電纜橋架
當前位置:網站首頁 >電纜橋架 > 正文
  • 槽式電纜橋架

  • 來源:   發布時間:2011/08/12   點擊:6175次

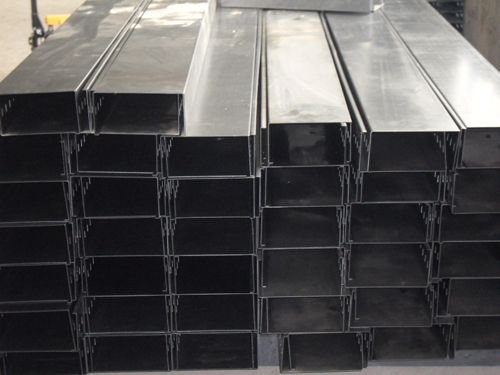

        槽式電纜橋架 是用整張鋼板彎制而成的槽式部件,其概念上與盤架的區別是高、寬比不同,盤架淺而寬,槽式電纜橋架具有一定的深度和封閉性。槽式電纜橋架可以用于全封閉型電纜敷設。它最適合用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

1、產品定義



  電纜橋架(電纜托架)是由托盤或梯架的直線段、彎通、組件以及托臂(臂式支架)、吊架等構成具有密接支承電纜的剛性結構系統之全稱。



  2、產品選用要點



  1)槽式電纜橋架及其支吊架使用在有腐蝕性環境中,應采用耐腐蝕的剛性材料制造,或采取防腐蝕處理,防腐蝕處理方式應滿足工程環境和耐久性的要求。2)電纜橋架在有防火要求的區段內,可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構,并采取在橋架及其支吊架表面涂刷防火涂層等措施,其整體耐火性能應滿足國家有關規范或標準的要求。



  3)在工程防火要求較高的場所,不宜采用鋁合金電纜橋架。



  4)槽式電纜橋架寬度和高度的選擇應符合填充率的要求,電纜的梯架和托盤內的填充率在一般情況下,電力電纜可取40%~50%,控制電纜可取50%~70%,且宜預留10%~25%工程發展裕量。



  5)在選擇電纜橋架的荷載等級時,電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載,如果電纜橋架的支吊架的實際跨距不等于2m 時,則工作均布荷載應滿足要求。



  6)各種組件及支吊架在滿足相應荷載的條件下,其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。



  7)在選擇槽式電纜橋架的彎通或引上、引下裝置時,不應小于電纜橋架內電纜最小允許彎曲半徑。8)對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架,應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。



  9)幾組電纜橋架在同一高度平行敷設時,各相鄰電纜橋架之間應考慮維護、檢修距離。



  10)槽式電纜橋架的寬度與高度常用規格尺寸參見CESC31∶91《鋼制電纜橋架工程設計規范》第2.2.2 條。



  11)槽式電纜橋架的寬度與高度常用規格尺寸參見CECS106∶2000《鋁合金電纜橋架技術規程》第3.1.2 條。



  12)槽式電纜橋架的直通單件標準長度可為2、3、4、6m。



  13)槽式電纜橋架表面防腐處理方式參見CECS31∶91《鋼制電纜橋架工程設計規范》第3.4.2 條。



  14)槽式電纜橋架表面防腐處理方式見表CECS 106∶2000《鋁合金電纜橋架技術規程》第4.4.1 條。
